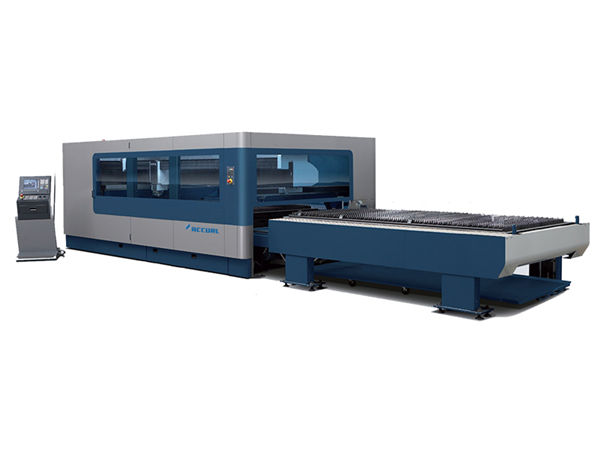

автоматска машина за сечење ласерски влакна за снопови cnc

автоматска машина за сечење ласерски влакна за снопови cnc

Детали за производот


Сертификација: CE, ISO 9000
Услови за плаќање и испорака:
Минимална количина на нарачка: 1 СЕТ
Цена: Договорено
Детали за пакување: дрвен пакет
Време на испорака: 15 - 30 работни дена
Услови за плаќање: T / T, Western Union, MoneyGram
Способност за снабдување: 1000 единици месечно

Детален опис на производот


Име на производ:Плоча и цевки машина за сечење ласер на влакнаТип на ласер:Ласер на влакна
Ласерска моќност:800w / 1000w / 2000w / 4000wГаранција:12 месеци
Услуга по продажбата:Инженери Сервис во странствоТежина:3000 килограми
Контролен софтвер:ЦипчеЦПУ или не:ДА
Применлив материјал:Метални цевки и метални плочиНапојување:AC380V ± 5% 50 / 60Hz (3 фаза)

Опис на производите


Усвојуваме најсофистициран ласер на влакна N-светло / IPG, комбинирајќи авто-дизајн Gantry CNC машина и тело со заварување со висока јачина. После полнење со висока температура и прецизна обработка од страна на голема машина за мелење ЦПУ, има добра цврстина и стабилност со увезена голема прецизност и голема брзина, линеарен погон за возење, серво мотор со голема брзина. Алуминиумска зрак, напреден процес на преработка на топлина, висока јачина, мала тежина , добра ригидност. Тоа е главно за сечење цевка под 20мм метал со голема брзина и голема прецизност. Ласерскиот влакно има низа предности, како што се висок квалитет на зракот, голема осветленост, високи стапки на конверзија, без одржување, стабилно и сигурно работење со ниска цена и мала големина, итн. Сечење со помош на воздухот е најнапредното ниво на ласерско сечење , што е особено погодно за не'рѓосувачки челик, јаглероден челик, легура, месинг, бакар, титаниум и други метални материјали прецизно сечење. Широко се користи во метални производи, велосипеди, метален мебел, фитнес опрема, спортска опрема, земјоделски машини, полица за прикажување, контрола на пожар.

Карактеристика на машината


1. Дизајн на двојни електрични чакци и двокреветни сервомотори, се применуваат на сечење цевки како тркалезна, квадратна, правоаголна цевка, овална цевка, I-зрак, итн.
2. Дизајн за поддршка на пневматско тркало за да се обезбеди стабилноста на вртењето при сечење.
3. Ласерски извор со високи перформанси и стабилен оперативен систем што го прават најдобриот ефект на сечење.
4. Машината поседува совршен систем за ладење, систем за подмачкување и систем за отстранување прашина, за да може да работи стабилно, ефикасно и издржливо.
5. Машината може да се користи за сечење на различни метали со одличен и стабилен квалитет на сечење.
6. Со специјализиран CAD / CAM софтвер за автоматско програмирање и автоматски софтвер за гнездење, можно е максимално да заштедите суровини.
7. Пристапот до системот за ЦПУ преку Етернет интерфејс овозможува комуникација и далечинско набудување за време на процесот на сечење на ласер.

Технички параметри


Моќност на ласер на влакна: 800W, 1000W, 1500W, 2000W, 3000W 4000W (опционално)
Големина на работа: 3000 * 1500мм
Точност за позиционирање X и Y: + -0.05мм
Режим на пренесување: увезете во Германија Атланта опрема со голема прецизност и решетка со машина за сечење ласерско влакно со двојно возење

Ласерска моќност800W 1000W 2000W 3000W
Извор на ласерIPG / N-LIGHT резонатор на ласерски влакна на Maxphotonics
Обработка на цевки / цевки (Φ x L)Φ = 20-300мм, Л = 6м, 8м, 12м (Φ = 20-300мм за опција; Л> 6м за опција)
Категорија на цевки / цевкиТркалезна, квадратна, правоаголна, овална, круг на половината, итн
Ротирајте ја брзината120 пресврт / минута
Контрола на ЦПУCypcut / Германија PA HI8000
Ласерска главаШвајцарија Raytools
НапојувањеAC380V ± 5% 50 / 60Hz (3 фаза)
Вкупна електрична енергија22KW
Точност на позицијата0,03мм / м
Повторете ја точноста на положбата± 0,02 мм
Максимална брзина на положба70м / мин
Забрзување
Режим на програмирање за цртањеSolidworks, Pro / e, UG, итн увоз директно
Тежина на машината6,5-7,5Т

Предност на машина за сечење ласер со влакна


1. Одличен квалитет на патеката: Помала ласерска точка и висока ефикасност во работата, висок квалитет.
2. Голема брзина на сечење: брзината на сечење е 2-3 пати поголема од истата моќна машина за ласер CO2.
3. Стабилно работење: усвојување на врвни ласери на влакна за увоз на светлина, стабилни перформанси, клучните делови може да достигнат 100.000 часа;
4. Висока ефикасност за фотоелектрична конверзија: Споредете ја со машината за сечење ласер СО2, машината за сечење со влакна со влакна има трипати ефикасна фотоелектрична конверзија.
5. Ниска цена: Заштедете енергија и заштити животна средина. Стапката на конверзија на фотоелектриците е до 25-30%. Ниска потрошувачка на електрична енергија, тоа е само околу 20% -30% од традиционалната машина за сечење ласер СО2.
6. Ниско одржување: пренос на фибер линија нема потреба да рефлектираат леќи, освен трошоците за одржување;
7. Лесно работење: пренесување на влакна, без прилагодување на оптичката патека.

Детали за машината


Карактеристики на натоварувачот на автоматска пакет цевки
1.Атоматска натоварувач на пакети за опција што заштедува работна сила и време на вчитување, за цел за масовно производство
2. Заоблената цевка, правоаголна цевка и други цевки може да бидат целосно автоматизирана оптоварување, без човечка интервенција.
3. Други форми цевка може да бидат полуавтоматско хранење вештачки.
4.Макс Се вчитува пакет 800 * 800мм
5.Макс на товар на пакет со тежина од 2500 кг
6.Рабесната рамка за поддршка за лесно отстранување
7.Полики на цевки автоматски креваат
8.Автоматско раздвојување и автоматско усогласување
9.Роботично полнење со раце и точно хранење

Уред за автоматско собирање:
1. Автоматска поддршка за подигнување, примајте цевка и остатоци во корпа
2. Поддршката за визуелна скала може брзо да го прилагоди дијаметарот на поддршката според дијаметарот на цевката
3. Уредот за подигнување на прилагодливата поддршка прилагодлива за визуелна скала заштедува време на хранење, обезбедува концентричност, спречува замав на цевките

Подигнете го системот за поддршка што може да се прилагоди:
Сечење на цевки со различни дијаметри, со прилагодлив систем за поддршка за брзо и прецизно пронаоѓање на цевката на концентричност и канџите, за да се постигне брзо хранење, цели за хранење нега, заштеда на време за подесување. Може да помогнете во поддршката на чак, намалувајќи ја цевката за замав.

Кревет за интеграција:
1.Со целата плоча заварен кревет, целата должина од 8 метри.
2.Интегрирање кревет може подобро да се обезбеди концентричност на опрема, вертикална, прецизна инсталација брза и ефикасна.
3. Целата структура е компактна прецизност.

3Д кориснички интерфејс:
1. Интуитивен интерфејс, подобра компатибилност со Solidworks, Pro / e, UG софтвер, удобен и лесен за ракување.
2. радикално заминување од традиционалниот CNC оперативен софтвер, кодниот стил на програмирање, комплексен метод на работа.
3. Намалете ги барањата на операторот.

Функција за дијагностика преку Интернет:
CypTube доби серво повратна функција за сечење на главата, ласерот и другите компоненти, достапна е преку Интернет дијагностицирање на уредот за точка на неуспех.

Апликација за производи:
Примена: Може да пресече цевка, кавга цевка и разни цевки со специјална форма.
Дијаметар за цевка: 20-200мм
Должина на сечење: 6m / 4m и др
Дебелина на сечење со извор на влакна од 500W: 3мм нерѓосувачки челик, 6мм јаглероден челик, 2мм бакар, 2мм алуминиум итн., Галванизирана плоча од 2,5 мм итн.
