машина за гравирање на влакна ласер дизајн на каросерија 10 метри машина

Детали за производот

Сертификација: CE
Услови за плаќање и испорака:
Минимална количина на нарачка: 1Сет
Цена: Договорено
Детали за пакување: 1 * 40GP сад
Време на испорака: 30 дена
Услови за плаќање: L / C, D / A, T / T, D / P, Western Union

Детален опис на производот

Апликација:	Целиот метален материјал	Дебелина на сечење:	Upto 1mm SS
Тип на ласер:	Увезен ласерски влакна со влакна	Максимална дебелина на сечењето:	20мм / ЦС; 10мм / СС
Ширина на Min.line:	0,1 мм	Контролен софтвер:	Ципче
Поддржано од графички формат:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Име на марка:
Повторување на точност:	+/- 0,03мм	Работна температура:	0 ° C-45 ° C
Режим на ладење:	Ладење на вода	Извор на ласер:	IPG / Nlight / Raycus / Макс
Напон:	AC380V ± 10% 50HZ (60HZ)	Подрачје за сечење:	3000х1500мм

Апликација

Се применува за Стандардна лента од не'рѓосувачки челик со дебелина од 0,2 до 14 мм

Производ

Исечете кружен круг 100-800мм

Конфигурација на проектот

код	Точка
1	Систем за отстранување отпадоци
2	Механичка рака
3	Машина за ласерско сечење
4	Централниот електричен контролен кабинет
5	Систем за ладење
6	Машина за хранење

Спецификација на ласерска машина

Ласерски извор медиум	Влакна
Опсег на сечење (L * W)	10000 mm × 15000 mm
Мозочен удар на оската	250 мм
Макс. брзина на позиционирање	120 м / мин
X, Y оска Макс. забрзајте ја брзината	1.0G
Форма за ладење	Ладење на вода
Ласерска бранова должина	1070nm
Излезна моќност на ласерскиот извор	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Изборен)
Мин. сечење јаз	≤ 0,1 мм
Точност за позиционирање на оските X, Y и Z	± 0,03 мм
Повторена точност за позиционирање на оските X, Y и Z	± 0,01 мм
Дебелина на материјал за сечење (според материјал)	0,2 - 25 мм
Модел на возач	Увезен серво мотор
Потребна моќност	380V, 50/60 Hz
Работна температура	0-45
Континуирано работно време	24 часа
Тежина на машината	Околу 12000 килограми
Вкупно ниво на заштита на напојувањето	IP54

Параметар на машина за ласерско сечење

Креветот за струготини е направен од целокупната структура на заварувањето, откако попловувањето по олеснување на стресот беа груба обработка и секундарниот третман на стареење на вибрации на метална обработка, подобро да се реши стресот заради заварувањето, со што значително се подобри стабилноста на машинската алатка.X, Y, Оската З го усвојува јапонскиот серво мотор, опремен со редуктор за редуцирање на решетката за мелење и цврстина на решетката, линеарен водич со голема прецизност, како што е ефикасен механизам за пренесување, ја гарантира ефикасноста на преносот; Машината е опремена со автоматски уред за подмачкување, областа за сечење има исцрпувачка прашина уред, отпад од автомобил на дното на пресечената област, Механичко движење за сечење, одржување на слабо полнење со лак, не треба да се вратите на потеклото по еднократно патување, со што се заштедува многу време, брзината на сечење се подобри значително. Со пресметка, може да се подобри ефикасноста на повеќе од 15% од сечењето со ова подобрување.

Преместувајќи ја контролата на движењето на движењето на постелата по ланец управувано од серво моторот, површината на креветот е составена од капа од цилиндри од бакар и алуминиум, капакот на бакарот може ефикасно да ја намали плочката за гребење, да ги намали трошоците за замена.

Собирање, откачување, Исправете, параметрите на уредот за хранење

Код	Изведба	Параметар	Забелешка
1	максимална тежина за вчитување на серпентина	10Т (Макс)
2	Ширина на серпентина	200мм ～ 1300мм
3	Дебелина на серпентина	0,3 мм ～ 1,5мм
4	материјал ролна внатрешен дијаметар	60460-530мм
5	надворешен дијаметар на ролна на материјал	001300мм (Макс)
6	брзина на производство линија	20м / мин
7	режим на вчитување	товарење автомобил
8	Метод на затегнување	хидраулична дистензија
9	метод на сопирање	Пневматска сопирачка на дискот
10	Контрола на хранење	електрична индукција
11	одвртка	контрола на фреквенција
12	Носител; Материјал со ковчег	автоматски
13	уред за притискање	Автоматско
14	Рамен валјак	горе 11 долу 12
15	нотка ролна	1 почеток
16	фидер	нотка ролери
17	Возач на фидер	серво мотор

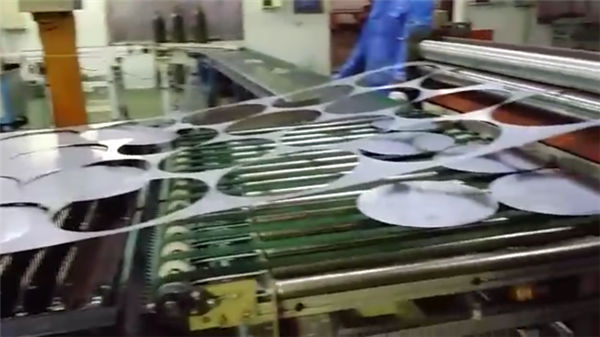

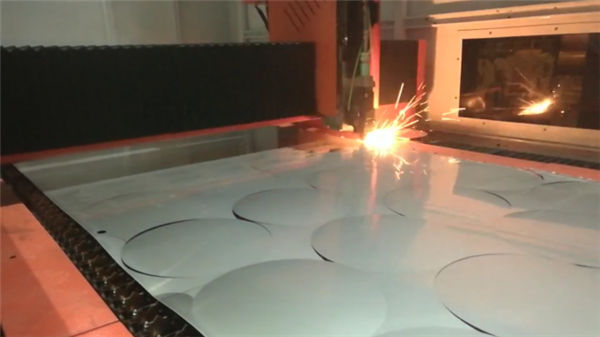

Примероци за сечење: (приложените фотографии се за повикување, контактирајте со нас за детално видео)

Сечење примероци

Услуга пред продажба

1. Бесплатно сечење примероци,
За бесплатно сечење / тестирање на примероци, ве молиме испратете ни ја вашата CAD-датотека, ние ќе направиме сечење овде и ќе направиме видео за да ви го покажеме сечењето, или да ви испратиме примерок за да го проверите квалитетот на сечењето.
2. Прилагодено дизајнирање машина
Според апликацијата на клиентот, соодветно можеме да ја ревидираме нашата машина за погодност на клиентот и висока ефикасност во производството.

Услуга по продажбата

A. Машината ќе биде обезбедена со видео за обука и упатство за корисникот на англиски јазик за инсталација, работа, одржување и снимање проблеми и ќе му даде технички упатство по е-пошта, факс, телефон, скајп….
Б. Ние нудиме техничар на страницата на клиентот за инсталација и обука, клиентот треба да покрие виза, билет, локални трошоци за живеење.
Клиентот може да дојде во нашата фабрика за обука. Ние ќе понудиме обука на инсталација, работа, машинско снимање и одржување.
За време на обуката во нашата работилница, нудиме бесплатна обука и трошок на живот за 7 дена, ограничи 2 лица.

Гаранција

а) .1 години за целата машина (вештачко оштетување се преговара.).
б) .Laser извор 2 години гаранција
в). Дополнително одржување и снабдување со резервни делови
г) Бесплатна обука за вработените во работењето. (инженерот може да оди во странство се преговара.)

Најчесто поставувани прашања

П1: Како можам да ја добијам најдобрата машина за мене?
Можете да ни кажете за вашиот работен материјал, детални работи по слика или vedio за да можеме да процениме дали нашата машина може да ви излезе во пресрет на вашата потреба или не. Тогаш можеме да ви го дадеме најдобриот модел зависи од нашето искуство.

П2: Ова е прв пат да користам ваков вид машина, дали е лесно да се работи?
Ние ќе ви испратиме прирачник и упатства на vedio на англиски јазик, може да ве научи како да работите со машината. Ако сè уште не можете да научите како да го користите, ние можеме да ви помогнеме преку "Teamviewer" софтвер за онлајн помош.Нали можеме да разговараме по телефон, е-пошта или други начини на контакт.

П3: Ако машината има проблем на мое место, како би можел да направам?
Можеме да ви испратиме бесплатни делови за вас во гарантен рок ако машините имаат проблем во „нормална употреба“.

Q4: Дали организирате пратка за машините?
Да, драги почитувани клиенти, за цена FOB или CIF, ние ќе организираме пратка за вас. За EXW цена, клиентите треба да организираат пратка сами или нивните агенти.
